今回はヒートマップを紹介します。



ヒートマップはx軸,y軸だけでなくタイルの色で3次元的な表現ができます。
ヒートマップといえば天気アプリの雨雲予報などでも見られますが、今回は集計したデータを折れ線グラフとヒートマップで比べてみるとどうなるかをRのコードを書きながら紹介したいと思います。


1.使用するデータ

今回は【2-7】Excelの複数シートをRで一気に読み込むで取り込んだデータを使用します。
ただすぐに始められるように以下のコードを用意しました。
氏名、年齢、病院で使用するFIMという架空のデータです。
FIM18項目ありそれぞれ1〜7点で採点します(合計18〜126点)。
またFIMを3回計測し、sheetという列には1回目,2回目,3回目が入っています。

url <- "https://github.com/mitti1210/myblog/blob/master/fim.csv?raw=true"

dat <- read.csv(url)


2.データハンドリング

今回はFIMの中でもFIM_食事のデータだけを使います。
dat_eat:datから氏名,sheet,FIM_食事の列だけを抜き出す
dat_eat_summarize:dat_eatからsheet毎の平均を集計
dat_eat_stat:1〜7点がそれぞれ何人ずついるかカウント


今回はselect関数, rename関数, group_by関数, summarize関数, n関数, この後グラフ作成で使うggplot2関数は全てtidyverseパッケージに含まれます。

まだtidyverseパッケージを一度も使ったことがなければインストールします。
install.packages("tidyverse")
既にインストールしていればlibrary関数で呼び出します。
library(tidyverse)

もしデータハンドリングを練習しているところであれば下のコードをみながら作成してみてください。

dat_eat <-
dat %>%
select(氏名, sheet, FIM_食事)

dat_eat_summarize <-
dat_eat %>%
group_by(sheet) %>%
summarize(平均 = mean(食事), 項目 = "食事")

dat_eat_stat <-
dat %>%
select(FIM_食事, sheet) %>%
group_by(sheet, FIM_食事) %>%
summarize(n = n())

スクリーンショット 2019-08-23 2.47.56
ポイントは以下2つです。
dat_eat_summarizeでは折れ線グラフを作成するのに項目という列を追加しました。
dat_eat_statで個数を数える場合はn()を使います。()の中は何も入れません。

まだなれない場合は下のリンクを参照してください。

【2-4】Rで指定した列や行だけを取り出すselect関数、slice関数、filter関数を紹介します

【2-6】Rでgroup_by関数とsummarize関数を使ってグラフ作成に必要な統計量(平均や標準偏差など)を求める

【演習2】データハンドリングの基礎を復習します


3.折れ線グラフを作る

まずは折れ線グラフを作ってみます。
折れ線グラフはgeom_line関数、数値を入れる場合はgeom_text関数です。

参照:【3-8】ggplot2で折れ線グラフを作るgeom_line関数


平均の折れ線グラフ

まずdat_eat_summarizeを使って平均の折れ線グラフを作ります。
ylim関数はy軸の最大値と最小値を設定します。

ggplot() +

theme_classic(base_family = "HiraKakuPro-W3") +
geom_line(data = dat_eat_summarize, aes(x = sheet, y = 平均, group = 項目), color = "red") +
geom_text(data = dat_eat_summarize, aes(x = sheet, y = 平均, label = 平均), vjust = -1, color = "red") +
ylim(0, 7)
スクリーンショット 2019-08-23 2.07.44



実際の生データと平均を組み合わせる

要約としてはこれでもいいですが、実際のデータも確認してみたいと思います。

実際のデータはdat_eatにあるので使います。group = 氏名 にすると患者毎の折れ線グラフを作ることができます。またcolor = "gray" として薄くしたほうが平均の線が目立ちます。

ggplot() +

theme_classic(base_family = "HiraKakuPro-W3") +
geom_line(data = dat_eat, aes(x = sheet, y = FIM_食事, group = 氏名), color = "gray") +
geom_line(data = dat_eat_summarize, aes(x = sheet, y = 平均, group = 項目), color = "red") +
geom_text(data = dat_eat_summarize, aes(x = sheet, y = 平均, label = 平均), vjust = -1, color = "red")

スクリーンショット 2019-08-23 2.07.51



4.ヒートマップを作る

上の折れ線グラフもいいのですが、線が重なっているので数字が多いのか少ないのかわかりません。
そのため次はヒートマップを作成してみます。

ヒートマップはgeom_tile関数、またはgeom_raster関数です。

geom_tile関数でヒートマップの色を指定するのにfillを指定します。
使うデータはdat_eat_stat, x軸にsheet(1〜3回目) , y軸にFIM_食事(1〜7点), 色をn(カウント数)としたいので以下になります。

geom_tile(data = dat_eat_stat, aes(x = sheet, y = FIM_食事, fill = n))

ggplot() +

theme_gray(base_family = "HiraKakuPro-W3") +
geom_tile(data = dat_eat_stat, aes(x = sheet, y = FIM_食事, fill = n))

スクリーンショット 2019-08-23 2.07.59



5.タイルの色を変える

タイルの色を変えるにはscale_fill_gradientn関数を使います。
折れ線グラフの線の色を変える時はscale_color_gradientn関数でした。
今回は中の色を指定するのでcolorではなくfillになっています。
colours =で2色指定するとグラデーションができます。
3色以上指定すると中間の色も指定できます。

ggplot(data = dat_eat_stat) +

theme_gray(base_family = "HiraKakuPro-W3") +
geom_tile(aes(x = sheet, y = FIM_食事, fill = n)) +
scale_fill_gradientn(colours = c("yellow", "red"))
スクリーンショット 2019-08-23 2.08.06

すると1→3回目になるにつれて7点が増えていることがわかります。


6.ヒートマップに数値を加える

ヒートマップで傾向はつかめますが数値も欲しいところです。
棒グラフや折れ線グラフの時と同様にgeom_text関数を使います。

【3-7】棒グラフの基本とRのggplot2で棒グラフを作るgeom_bar関数

【3-8】ggplot2で折れ線グラフを作るgeom_line関数


ggplot() +

theme_gray(base_family = "HiraKakuPro-W3") +
geom_tile(data = dat_eat_stat, aes(x = sheet, y = FIM_食事, fill = n)) +
scale_fill_gradientn(colours = c("yellow", "red")) +
geom_text(data = dat_eat_stat, aes(x = sheet, y = FIM_食事, label = n))

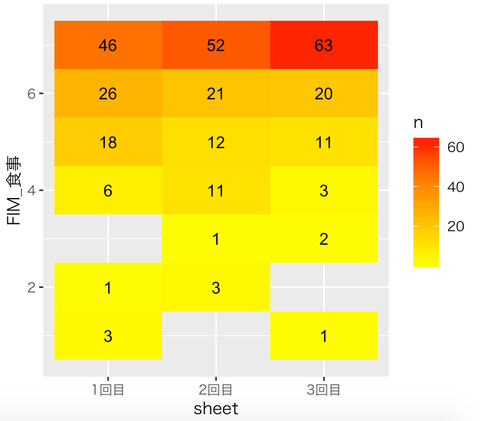

よく見るとgeom_tileもgeom_textも"data = dat_eat_stat, aes(x = sheet, y = FIM_食事" までは同じなので下のようにまとめることができます。
ggplot(data = dat_eat_stat, aes(x = sheet, y = FIM_食事)) +
  theme_gray(base_family = "HiraKakuPro-W3") +
  geom_tile(aes(fill = n)) +
  scale_fill_gradientn(colours = c("yellow", "red")) +
  geom_text(aes(label = n))
スクリーンショット 2019-08-23 2.08.14


数値が入ったことで見やすくなりました。



7.ヒートマップに折れ線グラフを組み合わせる

更にヒートマップと折れ線グラフを重ねてみます。
ポイントは下に書いたコードが上に配置されます。

1番上:数値
2番目:折れ線グラフ
3番目:ヒートマップ

順番が大事です。

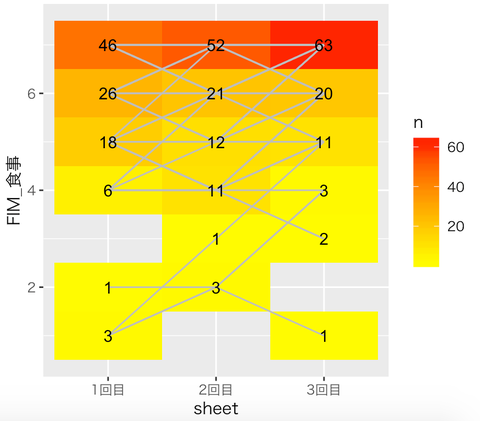

ggplot() +

theme_gray(base_family = "HiraKakuPro-W3") +
geom_tile(data = dat_eat_stat, aes(x = sheet, y = FIM_食事, fill = n)) +
scale_fill_gradientn(colours = c("yellow", "red")) +
geom_line(data = dat_eat, aes(x = sheet, y = FIM_食事, group = 氏名), color = "gray") +
geom_text(data = dat_eat_stat, aes(x = sheet, y = FIM_食事, label = n))

スクリーンショット 2019-08-23 2.08.21


これで十分ではありませんが、数値の変化も少し追えるようになりました。


8.全部のグラフを重ねる

過剰かもしれませんが、上のグラフに平均の折れ線グラフも加えてみます。
順番に注意してください。

ggplot() +

theme_gray(base_family = "HiraKakuPro-W3") +
geom_tile(data = dat_eat_stat, aes(x = sheet, y = FIM_食事, fill = n)) +
scale_fill_gradientn(colours = c("yellow", "red")) +
geom_line(data = dat_eat, aes(x = sheet, y = 食事, group = 氏名), color = "gray") +
geom_line(data = dat_eat_summarize, aes(x = sheet, y = 平均, group = 項目), color = "red", size = 1.5) +
geom_text(data = dat_eat_stat, aes(x = sheet, y = FIM_食事, label = n)) +
geom_text(data = dat_eat_summarize, aes(x = sheet, y = 平均, label = 平均), vjust = -1, color = "black")

スクリーンショット 2019-08-23 2.08.28




9.まとめ

今回はヒートマップを紹介しました。
難しそうに感じますが、x軸とy軸にfillを加えるだけでヒートマップができてしまいます。
いろいろアイデアを試してみるとggplot2やその前のデータハンドリングの理解にもつながりますので、3章の他のグラフも見ながらグラフ作成に挑戦してみてください。



第3章ではggplot2を使ったグラフの作り方を紹介しています。


【3-1】ExcelにはないRでグラフを作るメリットと特徴

【3-2】ggplot2でグラフを作る流れを説明します

【3-3】Rのggplot2で散布図を作るgeom_point関数

【3-4】Rのggplot2でヒストグラムを作るgeom_histogram関数

【3-5】Rのggplot2で密度曲線を作るgeom_density関数

【3-6】Rのggplot2で箱ひげ図を作るgeom_boxplot関数

【3-7】棒グラフの基本とRのggplot2で棒グラフを作るgeom_bar関数

今回は折れ線グラフを紹介します。

折れ線グラフは時系列の変化を追うのに適しています。

今回は実際のサイトから表を読み込んでグラフを作成します。


1.データの読み込み


今回は気象庁のサイトから東京の平均気温を読み込みます。

スクリーンショット 2019-08-19 0.19.12



webサイトからデータを抜き出すにはrvestパッケージを使います。
以下コードですが、まだ説明していないものが多いのでそのままコピー→実行すると表を読み込めます。

# まだrvestパッケージをインストールしたことなければインストール
install.packages("rvest")
# rvestを呼び出す library(rvest) # urlを指定する
url <- "https://www.data.jma.go.jp/obd/stats/etrn/view/monthly_s3.php?prec_no=44&block_no=47662&year=&month=&day=&view=" #url を読み込む。
h <- read_html(url)
# 読み込んだhtmlの中で"テーブル形式" のものを読み込む tab <- h %>% html_nodes("table")
# 読み込むと5つのtableがあることがわかる。1つずつ確認すると4つ目が目的のtableだった。tableをdata.frame型に変換する。 dat <- tab[[4]] %>% html_table
head(dat)
スクリーンショット 2019-08-19 0.34.09


2.データハンドリング

このデータをグラフにしたいのですが以下の数点が気になります。

スクリーンショット 2019-08-19 16.09.58


「年の値」の列がいらない

一番右にある「年の値」はグラフを作るには必要なさそうです。
いらない列を削除するにはselect関数を使います。





wideデータになっている

【2-5】Rでデータを集計するのに便利なlongデータとgather関数でも紹介しましたが、今回のデータはwideデータになっています。Excelではwideデータでグラフを作成しますが、Rでデータ集計、グラフを作るにはlongデータに変える必要があります。

wideデータをlongデータに変える関数はgather関数です。



今回もggplotパッケージが含まれているtidyverseパッケージを読み込みます。


気温の値に数値ではない値がある

データをよく見ると )] のように数値ではないものが含まれています。

他にもよくみられるのが1,000以上のような , も計算には邪魔です。

試しにstr関数でデータの概要を見てみます。

str(dat)

スクリーンショット 2019-08-19 16.13.21



int : 整数
num : 数値(整数以外も含む)
chr : 文字列

2月と6〜11月は文字列になっているので計算してくれません。
そのため不要な記号を消す必要があります。
まだ紹介していませんが、数値以外の全てを消すparse_number関数というものがあります。


行が多すぎる

str関数に書いてますが145行あります。このままでもグラフは作れますが、今回はデータを間引きます。
行を削除するのはslice関数を使います。

今回は1880,1885,,,,,,2015,2019年を抜き出します。

スクリーンショット 2019-08-19 0.34.09

よく見ると最初の1880年は6行目のようです。

6,11,16,,,,,と抜き出すにはseq関数を使います。

seq(6, 145, 5)
スクリーンショット 2019-08-19 16.40.38

これで6から145までを5間隔で抜き出すことができます。ちなみに2019年は145行目です。

実際のコード


select関数、gather関数、parse_number関数、slice関数、この後グラフを作るggplot2関数は全てtidyverseパッケージに含まれています。

#tidyverseパッケージをインストールしていなければインストール。

install.packages("tidyverse")

#既にtidyverseパッケージをインストールしている方は以下でもOK

library(tidyverse)

もしRの基礎を勉強中であれば上のヒントでデータハンドリングを試してみてください。
いくつか方法はありますが、以下1例です。

dat_long <- dat %>% select(-年の値) %>% slice(seq(6, 145, 5), 145) %>% gather(key = 月, value = 気温, -年, factor_key = FALSE) %>% mutate(気温 = parse_number(気温)) %>%
ポイントは以下のとおりです。
・gather関数でlongデータにする前にselect関数,slice関数を使いました。
・gather関数でfactor_key = TRUEをすれば1月,2月,,,となり、入れないと10月,11月,12月,1月,,,となります。
・parse_number関数はgather関数の後で使いました(1列で済むため)。
・parse_number関数はmutate関数とセットで使う

スクリーンショット 2019-08-19 22.10.57

スクリーンショット 2019-08-19 22.15.21

1880年の1月,2月,,,と並んでいませんがグラフ作成に支障はありません。

これでデータの完成です。

3.折れ線グラフの基本的な作り方

折れ線グラフを作る時はgeom_line関数を使います。
aes関数の中でgroupを設定します。

ggplot() + theme_gray(base_family = "HiraKakuPro-W3") + geom_line(data = dat_long, aes(x = 月, y = 気温, group = 年))

スクリーンショット 2019-08-20 11.48.02


もしgroupを指定しないと目的のグラフになりません。

ggplot() + theme_gray(base_family = "HiraKakuPro-W3") + geom_line(data = dat_long, aes(x = 月, y = 気温))
スクリーンショット 2019-08-20 11.48.11




4.group毎に色を変える

group毎に色を変えるにはcolor(もしくはcol)を指定します。

ggplot() + theme_gray(base_family = "HiraKakuPro-W3") + geom_line(data = dat_long, aes(x = 月, y = 気温, group = 年, color = 年))
スクリーンショット 2019-08-20 11.47.49

色の薄い最近の方が暑いのがわかります。

今回色がグラデーションになっています。これは年の型がint型(数値)になっているためです。
数値でなくfactorに変換するとグラデーションではなくなります。as.factor関数(もしくはfactor関数)を使います。

ggplot() + theme_gray(base_family = "HiraKakuPro-W3") + geom_line(data = dat_long, aes(x = 月, y = 気温, group = 年, color = as.factor(年)))
スクリーンショット 2019-08-20 11.49.29

数が多すぎてどの色が何年かわからなくなりました・・・
ただgroupの数が少ない時は便利です。


5.グラデーションの色を指定する
グラデーションの色を指定するにはscale_colour_gradientn関数を使います。
scale_color_gradientn(c("最小値の色", "最大値の色"))と指定します。

ggplot() + theme_gray(base_family = "HiraKakuPro-W3") + geom_line(data = dat_long, aes(x = 月, y = 気温, group = 年, color = 年)) + scale_colour_gradientn(colours = c("black", "red"))
スクリーンショット 2019-08-20 11.47.37



最初と最後だけでなく、途中の色も指定できます。
ggplot() + theme_gray(base_family = "HiraKakuPro-W3") + geom_line(data = dat_long, aes(x = 月, y = 気温, group = 年, color = 年)) + scale_colour_gradientn(colours = c("blue", "yellow", "red"))
スクリーンショット 2019-08-20 11.47.21


6.線の色を透過させる

線が重なっているところは新しい線が上書きしています。
第3章では何度も紹介していますが、色の透過はalphaで指定します。groupに関わらず一括で指定するのでaes関数の外で指定します。

ggplot() + theme_gray(base_family = "HiraKakuPro-W3") + geom_line(data = dat_long, aes(x = 月, y = 気温, group = 年, color = 年), alpha = 0.5) + scale_colour_gradientn(colours = c("blue", "yellow", "red"))
スクリーンショット 2019-08-20 11.47.09


ちなみに年を間引かなければこのようになります。

スクリーンショット 2019-08-20 11.43.46


こうみても気温が少しずつ上昇している傾向が伺えます。


7.折れ線グラフに点をつける

もう少しデータを間引き、1880年と2018年のデータだけにします。
dat_long <-
  dat %>%
    select(-年の値) %>%
    slice(6, 144) %>%
    gather(key = 月, value = 気温, -年, factor_key = TRUE) %>%
    mutate(気温 = parse_number(気温))


折れ線につける点は折れ線グラフに散布図を重ねます。
散布図は【3-3】Rのggplot2で散布図を作るgeom_point関数で紹介しました。
ggplot() +
  theme_gray(base_family = "HiraKakuPro-W3") +
  geom_line(data = dat_long, aes(x = 月, y = 気温, group = 年, col = as.factor(年)), alpha = 0.5) +
  geom_point(data = dat_long, aes(x = 月, y = 気温, col = as.factor(年)))
スクリーンショット 2019-08-20 15.29.42



上のコードではdata=とaes()の一部が同じです。このように同じデータ、aesを使う場合はggplot()に入れる事ができます。加えてラベルのas.factor(年)の見栄えをlabs関数で変更します。
ggplot(data = dat_long, aes(x = 月, y = 気温, col = as.factor(年))) +
  theme_gray(base_family = "HiraKakuPro-W3") +
  geom_line(aes(group = 年), alpha = 0.5) +
  geom_point() +
  labs(color = "")
スクリーンショット 2019-08-20 19.24.13


8.線のタイプを変更する


線のタイプはlinetypeで指定します。
注意点としてはgeom_point関数のshape時に紹介しましたがfactor型にする必要があります。



ggplot(data = dat_long, aes(x = 月, y = 気温)) +
  theme_gray(base_family = "HiraKakuPro-W3") +
  geom_line(aes(group = as.factor(年), linetype= as.factor(年)), alpha = 0.5) +
  geom_point()
スクリーンショット 2019-08-20 19.26.21

9.数値を入れる場合

数値を追加するにはgeom_text関数が使えますが、数値の位置が点の位置と重なってしまいます。
加えて右のラベルの点とaが重なって見栄えが悪いです。

ggplot(data = dat_long, aes(x = 月, y = 気温, col = as.factor(年))) +
  theme_gray(base_family = "HiraKakuPro-W3") +
  geom_line(aes(group = 年), alpha = 0.5) +
  geom_text(aes(label = 気温)) +
  geom_point()
スクリーンショット 2019-08-20 19.29.02



vjustで上下にずらすことができます。ただそもそも点の位置が近いとどうしても重なります。
ラベルに表示させないためにはshow.legend=FALSEを指定します。

ggplot(data = dat_long, aes(x = 月, y = 気温, col = as.factor(年))) +
  theme_gray(base_family = "HiraKakuPro-W3") +
  geom_line(aes(group = 年), alpha = 0.5) +
  geom_text(aes(label = 気温), vjust = 1.5, show.legend = FALSE) +
  geom_point()
スクリーンショット 2019-08-20 19.28.12




文字が重なって困る時は自動的に場所を調整してくれるgeom_text-repel関数が使えます。

ただgeom_text_repel関数はtidyverseパッケージに入ってません。ggrepelパッケージのインストールが必要です。

#一度も使ったことがなければインストール
install.packages("ggrepel") #インストール後はlibraryで呼び出す
library(ggrepel)
geom_text → geom_text_repelに変更するだけで自動調整してくれます。
ggplot(data = dat_long, aes(x = 月, y = 気温, col = as.factor(年))) +
  theme_gray(base_family = "HiraKakuPro-W3") +
  geom_line(aes(group = 年), alpha = 0.5) +
  geom_text_repel(aes(label = 気温), show.legend = FALSE) +
  geom_point()
スクリーンショット 2019-08-20 19.26.34




10.まとめ

今回は折れ線グラフの作成について紹介しました。

折れ線グラフではgroupの指定が重要だと感じています。

またRを使ったグラフ作成はデータハンドリングが大半を締めますので、なれない方は第2章を参考にしてください。


↑このページのトップヘ
